판형열교환기

개요

열교환기는 하나의 유체(또는 GAS)로부터 다른 유체로 물리적인 접촉이 없이 열을 전달하는 장치이다. 다시 말해 유체가 서로 섞이지 않고 열만 전달하는 것이다.
전통적인 다관식 열교환기에 반하여 판형 열 교환기는 높은 성능을 갖는 열전달 플레이트에 의하여 높은 열전달 능력을 가지고 있다.

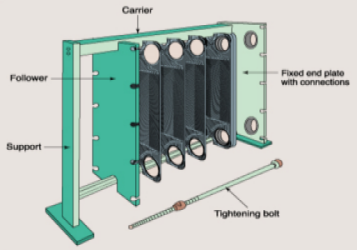

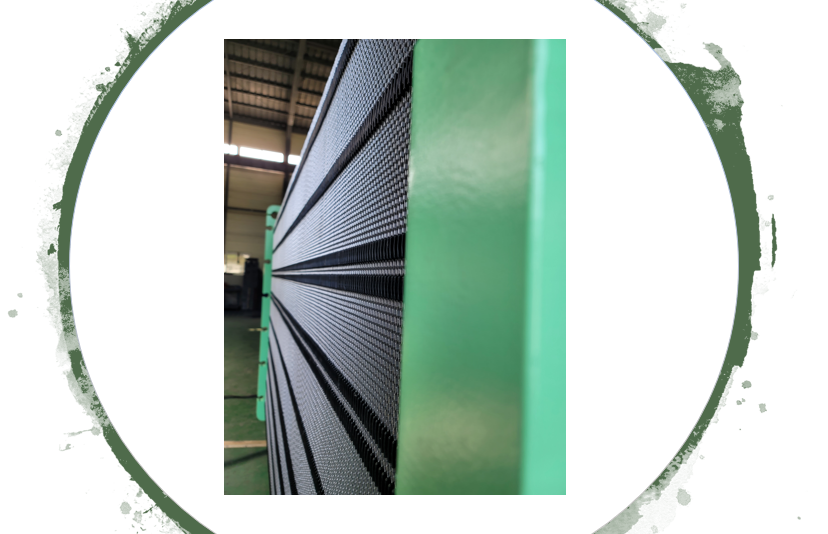

판형 열교환기는 하나의 고정 후레임과 이동 후레임 사이에 가스켓이 부착된 얇고 주름진 여러장의 전열판을 겹쳐 놓은 후, Tightening Bolt로 압축, 조립되는 구조를 가지고 있다.
특수하게 설계되어 고압으로 프레스 가공된 전열판(PLATE)의 골(波形)은 판의 강도를 증가 시키고, 전열면적을 효과적으로 넓혀주며, 판과 판 사이를 흐르는 유체에 난류(亂流)를 발생시켜 급속한 열교환이 이루어지게 된다. 또한, 강한 난류현상은 전열판의 스케일 형성을 억제해 주는 역할도 하게 된다.
각 열판은 V자 모양의 패턴이 상·하 교대로 조립되어 각 열판의 접점이 격자를 이루면서, 유로를 지지 형성하도록 되어 있으며 전열의 효과를 높이기 위하여 유체의 유동 방향을 수열유체는 상향으로 하고 가열유체는 하향으로 배열한다.
최근에는 21세기 지식 정보화 시대를 맞아 열교환기 설계 시스템에 필요한 Data의 모든 것을 Digital Transfornation하였습니다. 이를 통해 삼보열판(주)는 여러분의 다양한 요청에 부응하여 설계단계부터 맞춤형 제작의 Total Solution을 제공할 수 있다고 확신합니다.
가스켓은 열판 가장자리 및 노즐(Port) 주위의 홈에 조립되어 1,2차측 유체의 유로를 구성함과 동시에 Sealing의 역할을 한다.
따라서 열판 사이의 유로는 외부 및 인접 유로와 차단되어 있으며 서로 다른 두 종류의 유체는 열판에 의해 분리되어 대항류(Counter Flow)로 흐르게 된다.
