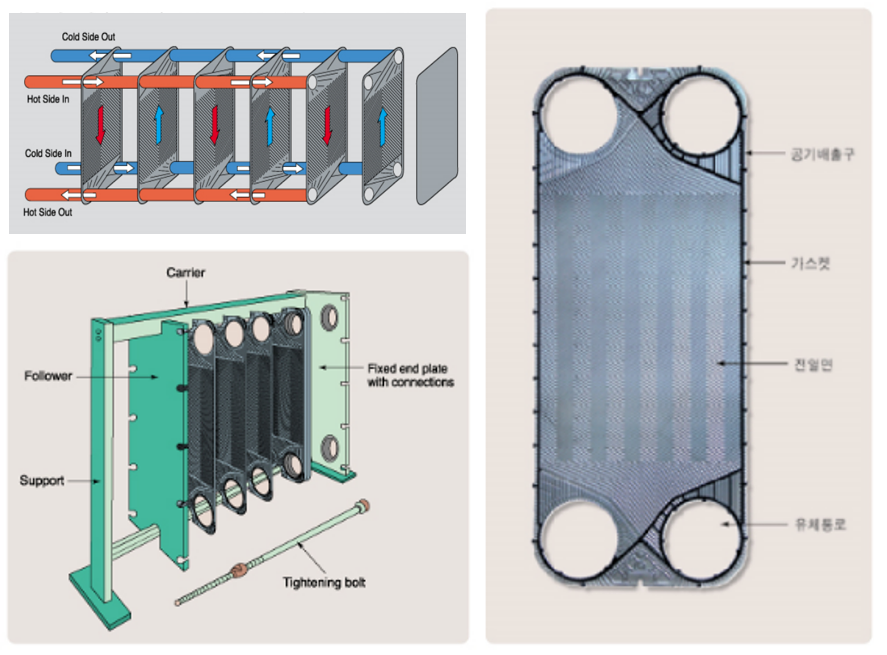

판형열교환기의 구조 및 원리
판형 열교환기는 두께 0.5 ~ 1.0mm 금속판(STAINLESS STEEL, TITANIUM 등)을 고도의 정밀기술로 초대형 유압프레스에 성형 가공, 전열판에 수많은 돌기가 형성되면서 전열면에 이상적인 난류현상을 일으켜 급속하고 높은 열교환과 온액과 냉액의 압력차가 생길 때 돌기와 돌기가 접촉하여 일정한 간격을 유지하면서 PLATE의 강도를 높여주게 된다.
또한 전열 PLATE에 GASKET을 부착, 유체의 밀봉과 유로를 형성하여 설계에 의한 전열 플레이트를 고정, FRAME과 이동 FRAME사이에 배열, TIE-BOLT로 체결 압축, 조립하여 양유체가 교체하면서 높은 효율의 열교환이 이루어 지도록 되어 있다.
특징
(1) 우수한 전열효과
판형 열교환기는 Reynold No.10 까지 난류 및 와류를 유도함으로서 다관식 열교환기에서 요구되는 층류(Nre 2100이하)보다 열전달 효율이 매우 좋고, 총괄 전열계수가 2,000~6,000 Kcal/hr℃ 로써 타종의 열교환기에 비해 3~5배 우수한 전열효과를 기대할 수 있다.
(2) 설치면적의 감소
열전달 효율이 높으므로, 동일 용량의 다관식 열교환기에 비해 2~30%정도의 설치면적만이 요구된다.
(3) 낮은 오염도
유로에 형성된 돌기에 의해 형성된 강한 난류 및, 유체의 짧은 열교환기 내부 체류시간은 Scale 부착 방지효과를 얻을 수 있으며, 분해 조립이 용이하여 청소가 용이하며 오염에 효과적으로 대응할 수 있다.
(4) 최소의 열손실
판형 열교환기에서 열의 방출이 일어나는 곳은 측면부분으로, 그 면적이 아주 작기 때문에 보온재나 단열재를 사용하지 않아도 방열량이 적어 열 손실을 최소화 할 수 있다.
(5) 적용성 & 규격화
모든 부품이 규격화 되어 있어 부품의 호환성이 좋고 용량변화에 따라 Plate의 매수 증감이 가능하며 Plate, Gasket 마모시 청소 또는 교환이 용이하다.
사양
| 항목 | 내용 |
|---|---|
| Max. Operating Temperature | 190℃ |
| Max. Operating Pressure | 20kg/㎠ / 고압용 50kg/㎠ |
| Plate Material | STS304, 304L, 316, 316L, 317, AVESTA, 254SMO, HASTELLOY-B, C, Titanium, Ti-Pd, NLCP(Nickel), AL-BRASS |
| Gasket Material | Nitrile(NBR), HNBR, HYPALON, BUTYL, FPM, FPM-G EPDM(Ethylene Propylene Diene Methylene), Silicone Neoprene |
| Frame Material | Carbon Steel, STS304, 316 |
적용분야
| 제목 | 내용 |
|---|---|
| 식품 | 우유, 쥬스, 당액, 장유, 주류, 맥주, 식용유등의 가열, 살균, 냉각, 열회수, CI P액가열 |
| 화학 | 석유, Paraffin, 각종 산, 황산, Kerosene, 염수황산, 아연, 핵산, 중합공정, 연수냉각, 글리세린등의 가열, 에탄올 등의 응축 |
| 섬유 | 세척수, NaOH용액, 염색수냉각, 폐열회수 |
| 전기,전자 | 순화수, Flushing Coolant, Transmission Oil 냉각, 변압기 정류기, SCR냉각, 고주파 열처리냉각, 순수처리, 전자관냉각, 흑화로냉각 |
| 기계설비 | 기계장치냉각, 에멀젼, 유압유, 연마액 냉각, 콤프레샤, 공업로냉각, Transmission Oil, Autoclave Water 냉각, 엔진냉각 |
| 조선 | Central Cooling, Lub Oil, Jaket, Piston Water, Heavy Oil, Transmission Oil 냉각 Diesel Oil, Heating Oil 예열 |
| 제철 | Mould냉각, 연속주조공정의 냉각, Furnace, Coking Plant의 냉각, 에멀젼, 암모니아수냉각, 기계장치, 콤프레샤냉각, 세척유냉각, 유압유 냉각, 세척수의 열회수 등 기타 폐열회수 공정 |
| 표면처리 | 황산냉각, 인산염, 도장 전처리액 가열 / 냉각, 열처리액 냉각, 아연도금, 크롬도금 |
| 추출공정 | Crude Alcohol, Soy Bean Oil, 지방산등의 냉각, 야자유, 식물성 오일등의 가열 |
| 제약 | 침출액, 크림, 당액, 에멀젼, 현탄액, 혈장, 구연산등의 냉각, 가열, 농축 |
| 제지펄프 | 세척수, 염소수액 냉각, 폐열회수 |
| 건축설비 | 난방, 급탕용수 가열, 공조설비, 냉난방장치 등의 순환수 가열 및 냉각, 콘덴서, 증발기, 히트펌프냉각, 유압유 냉각, 폐열 회수 |
| 자동차 | 열처리액, 절삭액 냉각, 도장 전처리가열, Spray Booth의 Paint냉각, (Phosphatizing Sol냉각) |
| 축양장 | 축양장 해수가열, 폐열회수, 배양장, 내수양어장 |
| 플랜트 | 빙축열SYSTEM, 지역난방PLANT, 원자력발전소, 수영장 |
